SIGRATEX® Kohlegelege 210 g/m² (biaxial) 127 cm

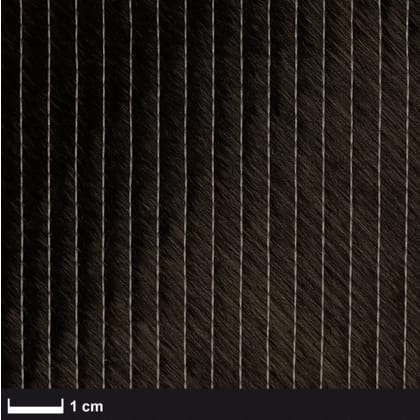

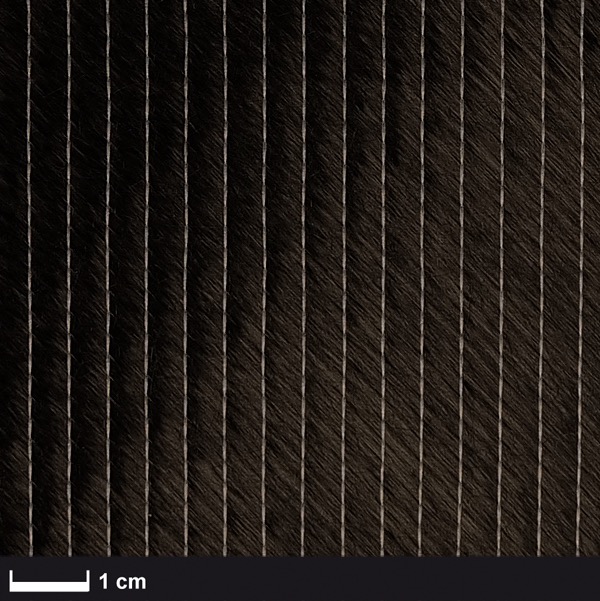

SIGRATEX® biaxiale Carbonfaser-Gelege - biaxial fixierte Carbonfaser-Gelege mit ±45°. Durch ihre gestreckten Fasern besitzen Gelege grundsätzlich bessere mechanische Eigenschaften als Gewebe. Biaxiale Carbonfaser-Gelege aus hochwertigen Carbonfasern mit 50.000 Filamenten sind einfach im Handling, leicht infusionierbar – und lassen sich vor allem gut drapieren, auch bei anspruchsvollen Formen.

Faser: SIGRAFIL® C T50-4.4/255-E100 3420 tex (50k)

Breite: 127 cm

Konstruktion: ± 45°
Flächengewicht (g/m²): 105 / 105
Nähfaden: Polyester, 4 g/m²

Technische Daten (Faser):
Dichte: 1,8 g/m³
Filament-Ø: 7,0 μm
Zugfestigkeit: 4,4 GPa
Zug-E-Modul: 255 GPa
Bruchdehnung: 1,65 %
Schlichtetyp: Epoxid
Schlichtegehalt: 1,0

Anwendungsgebiet:
Motorsport, Schiffsbau, Sportgeräte und Modellbau. Bei diesem Biaxial-Gelege sind 2 unidirektionale Lagen im Winkel von ± 45° vernäht.  Besonderer Vorzug von Biaxial-Gelegen: Torsionslagen können ohne Verschnitt einlaminiert werden.

Rechnerische Daten für Handlaminate mit 35 Vol. % Fasern:
Harzverbrauch: 253 g/m², Laminatdicke: 0,34 mm, Laminatgewicht: 463 g/m²
