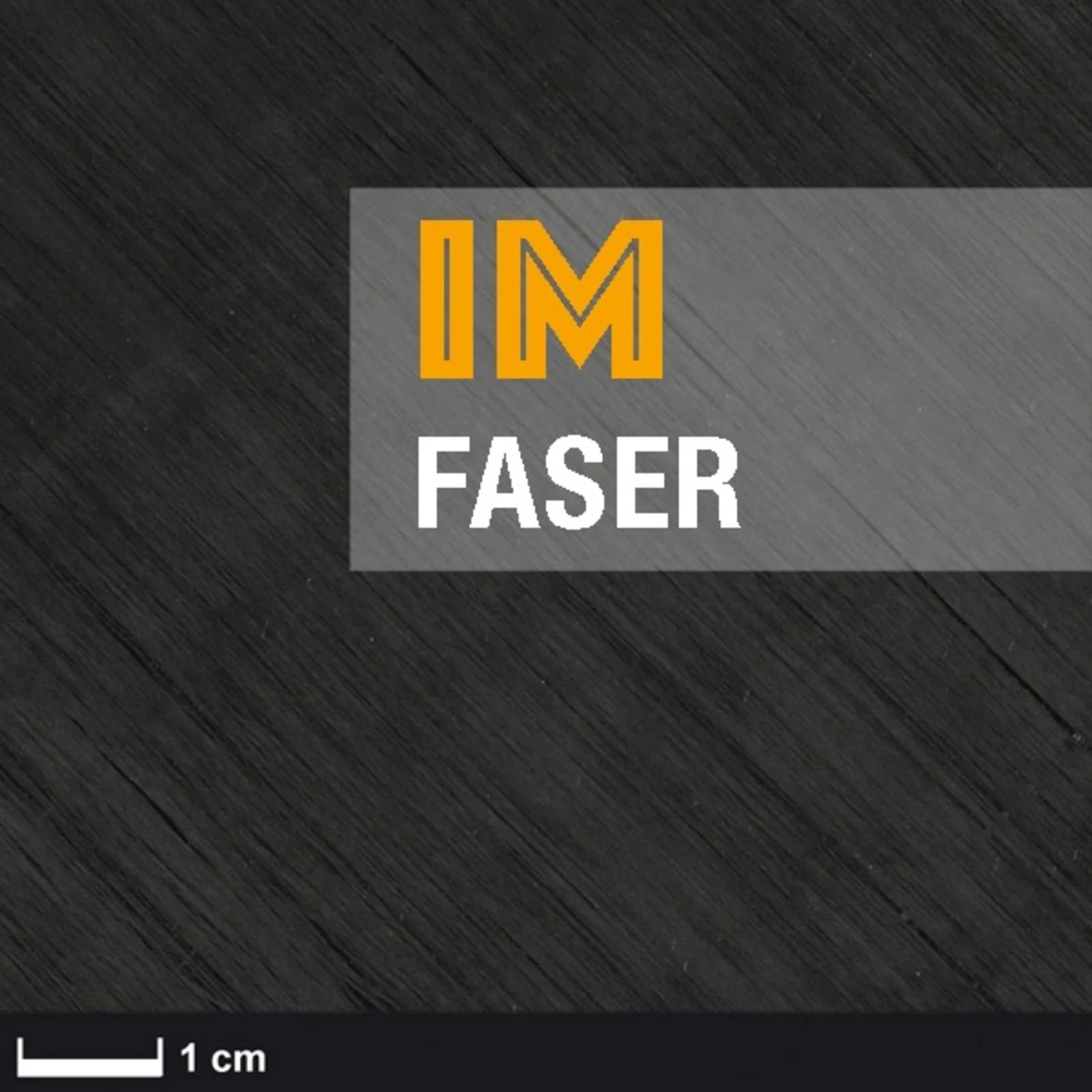

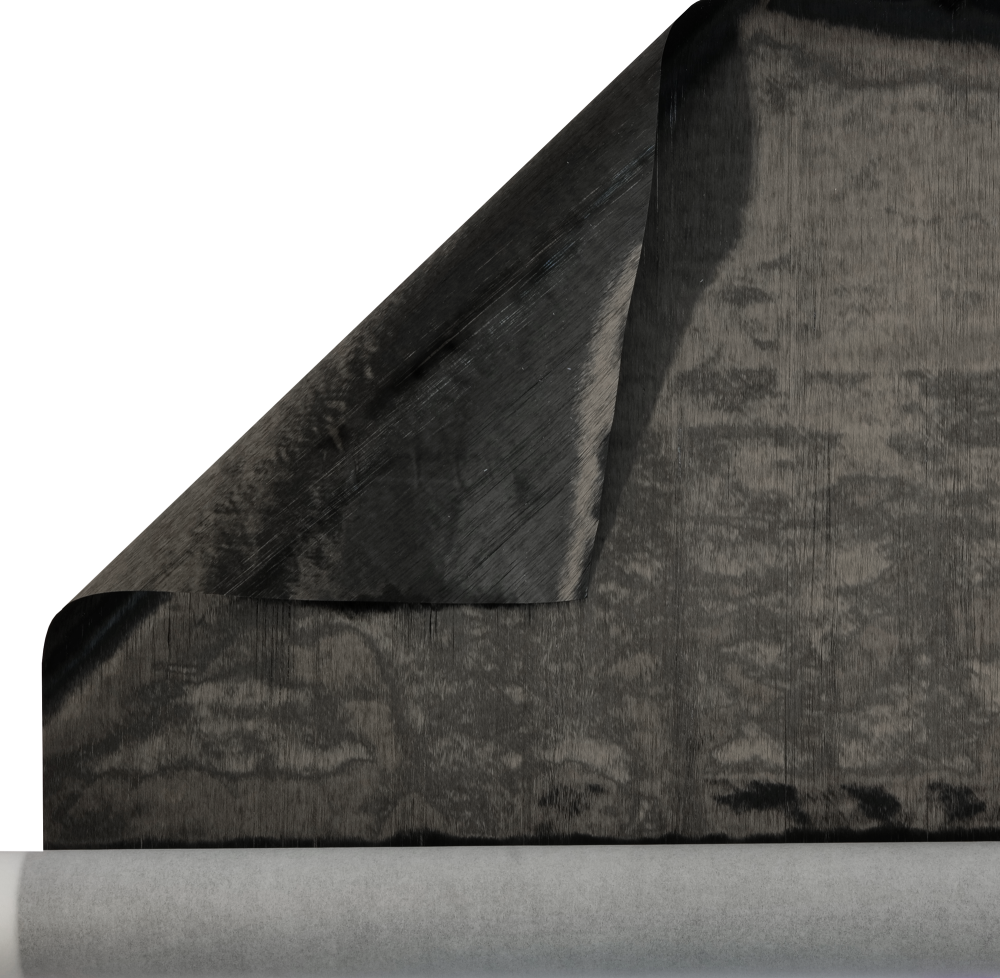

CARBOWEAVE® IMS Kohlegelege 30 g/m² (biaxial)
Faser: Tenax® IMS65 24k / 830 tex
IM-Kohlefasern (Intermediate modulus = Zwischenmodul-Fasern) sind für sehr leichte Anwendungen geeignet. Im Vergleich zu Standard-Kohlenstofffasern wie z.B. Tenax® HTS40 oder Torayca® T300 bietet diese Fasertype eine um ca. 20 % höhere Steifigkeit und eine um ca. 50 % höhere Zugfestigkeit bei erhöhter Bruchdehnung.
Breite: 60 cm
Länge: 310 cm
Flächengewicht (g/m²): 15 / 15
Konstruktion: +/- 45° oder -/+ 45°
Werden sehr dünne Bauteile gefertigt, wie z.B. Endfahnen von Tragflächen oder Leitwerken von Modellflugzeugen, kann es zu Verzügen kommen, wenn nicht mit spiegelverkehrten Laminaten gearbeitet wird. Aus diesem Grund bieten wird die Tenax® IMS65-Typen sowohl in +/- 45° als auch in -/+ 45° Faserorientierung an.
Besonderer Vorzug von Biaxial-Gelegen: Torsionslagen können ohne Verschnitt einlaminiert werden.
Anwendungsgebiet:
Motorsport, Schiffsbau, Sportgeräte und Modellbau. Bei diesem Biaxial-Gelege sind zwei unidirektionale Lagen im Winkel von ± 45° mit einem Epoxy-kompatiblen Binder fixiert. Die Drapierfähigkeit (Flexibilität) ist im Vergleich zu klassischen Gelegen mit Haftfadengitter deutlich verbessert. Durch eine sehr geringe Fadenumlenkung werden die Eigenschaften der Fasern besser ausgenutzt.
Rechnerische Daten für Handlaminate mit 35 Vol. % Fasern:
Harzverbrauch: 24 g/m², Laminatdicke: 0,045 mm, Laminatgewicht: 66 g/m²
Versionen mit Tenax® IMS65 für sehr robuste, mit Tenax® UMS40 für sehr steife und mit Tenax® HTS40 für robuste Bauteile sind erhältlich.
Vergleich der Tenax®-Fasern
| |
IMS65 |
UMS40 |
HTS40 |
| Zugfestigkeit, MPa |
6000 |
4700 |
4400 |
| Zug-E-Modul, GPa |
290 |
390 |
240 |
| Bruchdehnung, % |
1,9 |
1,2 |
1,8 |
R&G ist der offizielle Vertriebspartner für CARBOWEAVE Spread Tow-Gelege. Wir freuen uns sehr, unseren Kunden die 2. Generation von ultraleichten Kohlefasergelegen anbieten zu können, die bereits optisch einen deutlichen Qualitätsunterschied erkennen lassen. Die Faserverteilung der Einzellagen ist wesentlich homogener, dadurch sind auch keine Nester oder Löcher im Gelege enthalten. Die Faserorientierung –das vielleicht noch wichtigere Kriterium– ist sehr gerade und quasi ondulationsfrei. Darüberhinaus wird auch eine verbesserte Oberflächenqualität im Vergleich zu den Vorgängermaterialien erzielt.
F3X-Leitwerk aus Carboweave®/Rohacell
