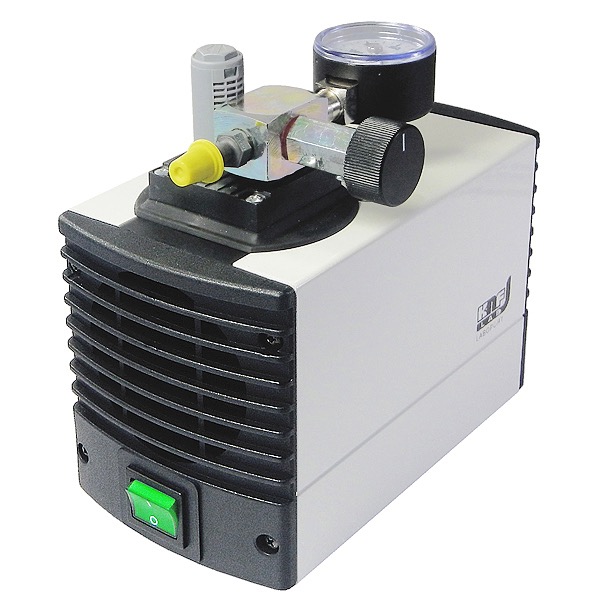

Kompakte, ölfreie Membran-Vakuumpumpe für kleinere Bauteile, Modellbau und Vakuumpressarbeiten.
Mit 6 l/min Förderleistung und einem Endvakuum von 100 mbar absolut ist die P1-N für kleine, gut abgedichtete Vakuumaufbauten ausgelegt. Feinregulierventil und Vakuummeter ermöglichen eine kontrollierte Einstellung des Arbeitsvakuums.
Die P1-N ist die kompakte Vakuumpumpe innerhalb der R&G-Serie. Sie eignet sich besonders für kleinere CFK- und GFK-Bauteile, Sandwichkonstruktionen, Laboranwendungen sowie Vakuumarbeiten im Schiffs-, Flug- und Automodellbau.
Ein typischer Einsatz ist das Verpressen von Styro-/Furnier-Tragflächen oder kleineren Sandwichbauteilen im Vakuumsack. Bei solchen Anwendungen ist weniger die Bauteilfläche allein entscheidend als das zu evakuierende Luftvolumen und die Dichtheit des gesamten Vakuumaufbaus.
Die P1-N erreicht ein Endvakuum von 100 mbar absolut und damit grundsätzlich das gleiche Endvakuum wie P2-N und P3. Der wesentliche Unterschied zwischen diesen drei Pumpen liegt in der Förderleistung. Je größer Form, Vakuumsack und Leitungssystem werden, desto stärker wirkt sich eine höhere Saugleistung auf die Evakuierungszeit aus.
Welche Vakuumpumpe ist die richtige?
P1-N
6 l/min · 100 mbar abs.
Kleine Bauteile, Modellbau und kleinere Vakuumpressarbeiten
P2-N
30 l/min · 100 mbar abs.
Universelle Vakuumarbeiten und größere Formen
P3
55 l/min · 100 mbar abs.
Große Bauteile und hohe Absaugleistung
P3-SPEZIAL
30 l/min · 13 mbar abs.
Vakuuminfusion und besonders tiefes Vakuum
VT 4.10
10 m³/h (ca. 167 l/min) · 150 mbar abs.
Sehr große Bauteile, hohe Luftleistung und industrieller Dauerbetrieb
Entscheidungshilfe: Für kleine Vakuumaufbauten ist die P1-N meist ausreichend. Mit zunehmendem Luftvolumen bieten P2-N, P3 und insbesondere VT 4.10 deutlich kürzere Evakuierungszeiten. Wird dagegen ein besonders tiefes Vakuum benötigt, ist die P3-SPEZIAL dafür ausgelegt.
Ausstattung und praktische Vorteile
- Ölfreie, trockenlaufende Membranpumpentechnik
- 6 l/min Förderleistung bei atmosphärischem Druck
- Endvakuum 100 mbar absolut

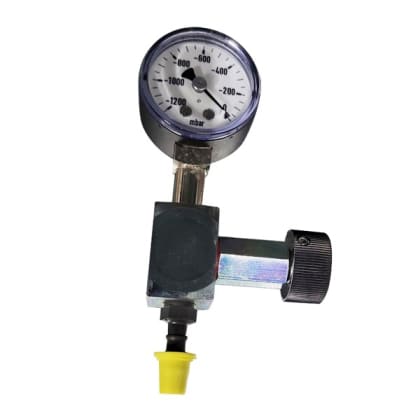

- Feinregulierventil und Vakuummeter zur Einstellung des Arbeitsvakuums
- Kompakte und leichte Bauweise
- Wartungsfreie Pumpentechnik
- Mit Thermoschalter und Netzsicherung
- Auch als Kompressor bis max. 2,4 bar Überdruck einsetzbar
Technische Daten
| Förderleistung |
6 l/min bei atmosphärischem Druck |
| Endvakuum |
100 mbar absolut |
| Max. Betriebsüberdruck |
2,4 bar |
| Netz |
230 V / 50 Hz |
| Motorleistung |
60 W |
| Stromaufnahme |
0,6 A |
| Schutzart Motor |
IP 20 |
| Zulässige Gas- und Umgebungstemperatur |
+5 bis +40 °C |
| Gewicht |
1,9 kg |

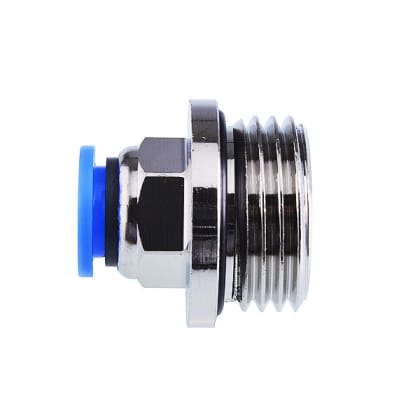

Die R&G-Ausführung ist mit Geräuschdämpfer, Feinregulierventil, Vakuummeter und Anschluss für Schläuche mit 6 mm Innen-Ø ausgestattet. Ein Anschluss für 10 mm Innen-Ø ist optional erhältlich.

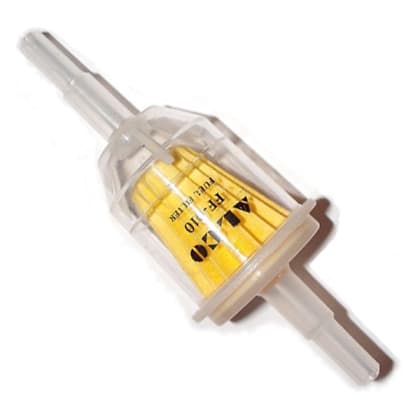

Praxis-Hinweis: Bei Arbeiten mit erhöhtem Staub-, Schleif- oder Lacknebelaufkommen sollte ein geeigneter Filter in der Ansaugleitung eingesetzt werden. Eingesaugte Partikel können Membrane und Ventile beeinträchtigen und dadurch die Saugleistung reduzieren.
