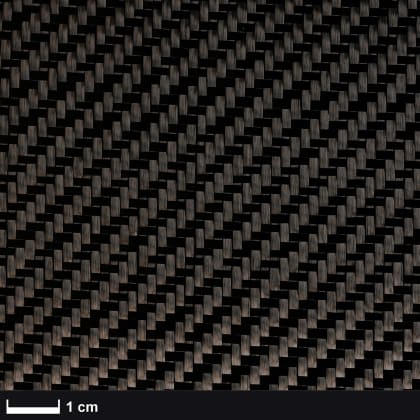

Kohlegewebe 200 g/m² (Style 452-5-Aero, Köper, schiebefest) 100 cm

Faser: Tenax® HTA 40 E13 / 200 tex (3k), alternativ Pyrofil™ TR30S (Kohlenstofffaser nach Werkstoffleistungsblatt WLB 8.3611 (Hochfeste Garne für die Luft- und Raumfahrt)

Style 452-5-Aero, schiebefest

Werkstoff nach Luftfahrtnorm

Webart: Köper
Breite: 100 cm
Fadenzahl (Fd./cm): 5 x 5

Basisgewicht 200 g/m² + 10-15 g/m² für EP-Binder

Anwendungsgebiet:
Tragende Teile im Flugzeugbau, Motorsport, Schiffs- und Modellbau, Sportgerätebau, Carbon-Sichtteile

Das Gewebe ist einseitig mit einem EP-Binder schiebeverfestigt, Rückseite glatt. Geschnittene Stücke verlieren dadurch keine Fäden. Durch Wärme (Presswerkzeug) kann das Gewebe vor dem Tränken mit Harz vorgeformt werden. Auch ein Aufbügeln auf dem Untergrund (z.B. beim Beschichten von Oberflächen) ist grundsätzlich möglich. Das Gewebe wird dabei aber nur angeformt und muß noch mit Harz getränkt werden.

Falls das Gewebe beim normalen Handlaminieren ohne Aufschmelzen des Binders verarbeitet wird, achten Sie bitte darauf, dass die glatte Seite auf die spätere Sichtseite der Form gelegt wird. Sonst bilden sich zuviele kleine Luftbläschen, weil das Gewebe durch die "Tröpfchen" des EP-Binders nicht flächig anliegt.

Rechnerische Daten für Handlaminate mit 35 Vol. % Fasern:
Harzverbrauch: 241 g/m², Laminatdicke: 0,32 mm, Laminatgewicht: 441 g/m²
